Výkonné řešení pro filtraci a řízení chladicí kapaliny. K dispozici jako integrované řešení s podavačem IEMCA i jako nová samostatná verze SOLO.
Vysokotlaká chladicí jednotka IEMCA je navržena pro dokonalou integraci s automatickým podavačem tyčí a umožňuje efektivní zásobování obráběcího procesu chladicí kapalinou pod vysokým tlakem.
Jednotný ovládací panel. Ovládací panel podavače tyčí obsahuje samostatnou část určenou pro sledování provozního stavu vysokotlaké chladicí jednotky. Obsluha tak může kontrolovat její činnost přímo z jednoho místa.
Minimální nároky na prostor. Kompaktní vysokotlaká jednotka je optimalizována pro instalaci pod podavačem tyčí. Díky tomu zabírá minimum prostoru a nenarušuje uspořádání pracoviště. Přehledné vedení kabelů a potrubí zajišťuje kabelový žlab umístěný v zadní části podavače.
Konfigurovatelné provedení. Technické parametry jednotky lze přizpůsobit konkrétnímu výrobnímu procesu, typu obrábění a požadavkům dané aplikace. Díky tomu lze zvolit konfiguraci odpovídající potřebám konkrétního CNC soustruhu a výrobního provozu.
Kompletní řešení, ve kterém vysokotlaký chladicí systém tvoří jeden celek s podavačem tyčí IEMCA. Konstrukce je navržena pro přehlednou instalaci a jednoduchou obsluhu celého pracoviště.

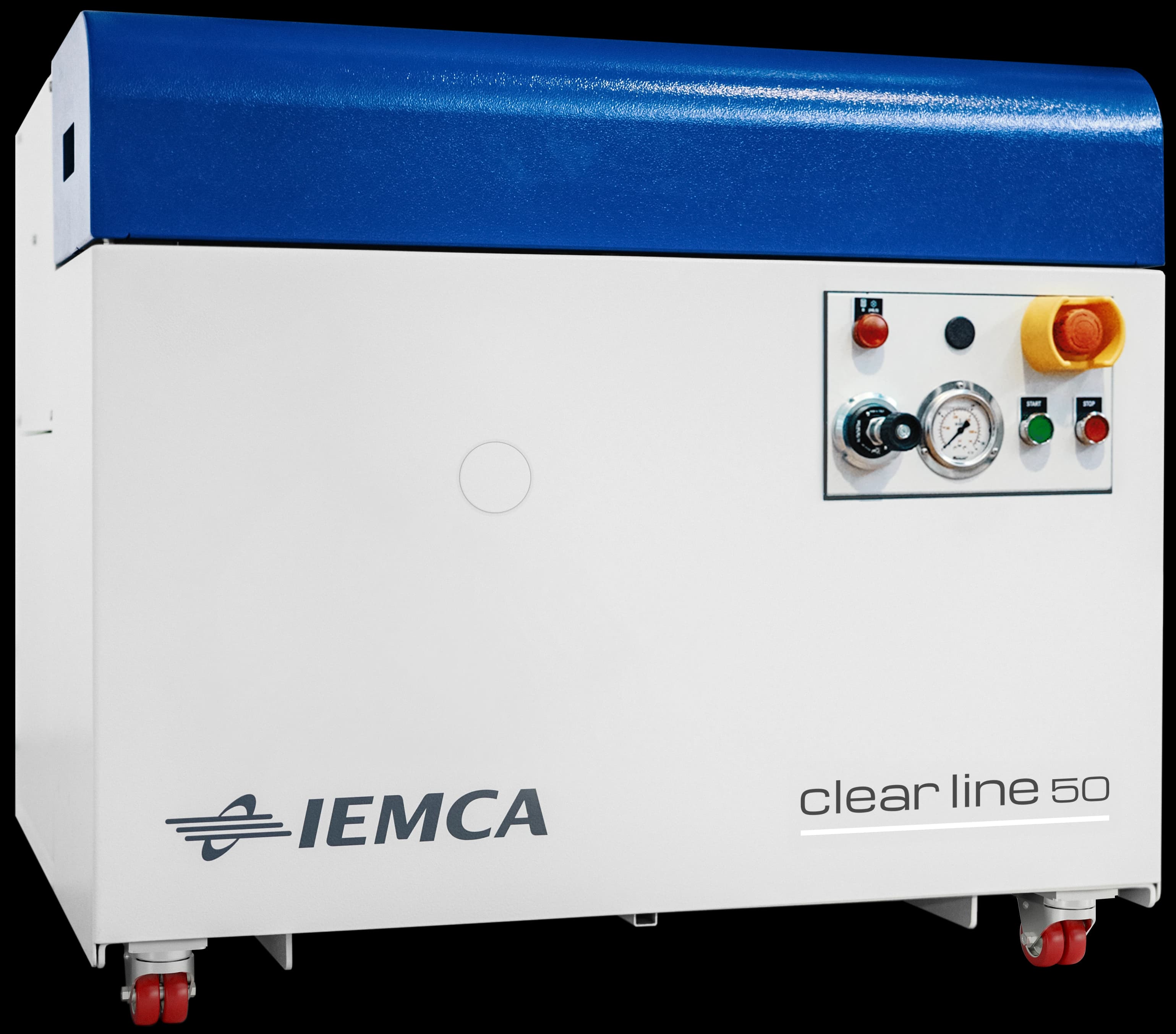

Clear Line 50 je kompaktní vysokotlaký systém pro aplikace s nízkou úrovní znečištění chladicí kapaliny. Systém využívá účinnou filtraci a je určen pro integraci s podavačem IEMCA.
Aplikace s nízkou úrovní znečištění chladicí kapaliny

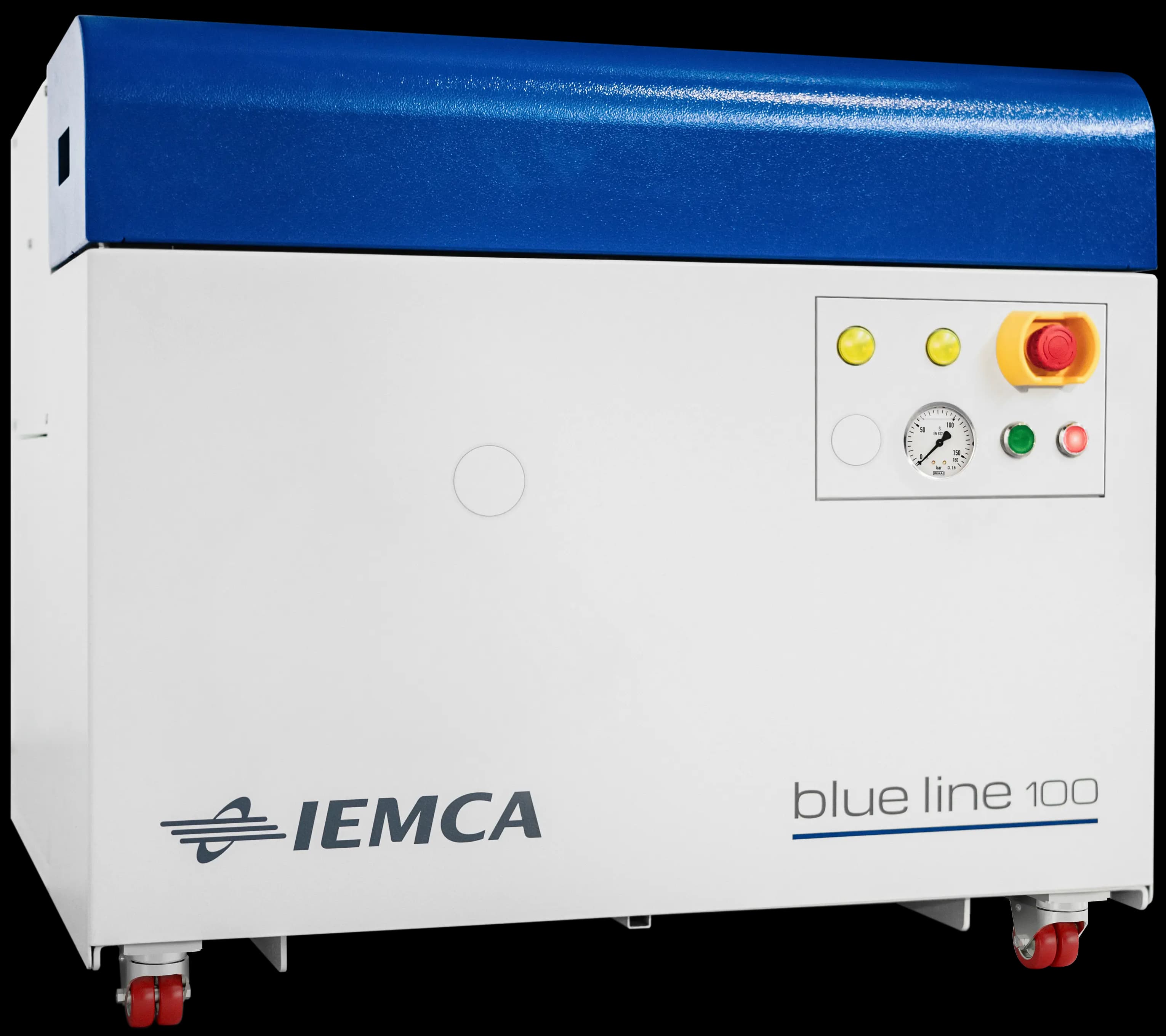

Blue Line 100 je vysokotlaký systém pro aplikace s mírně znečištěnou chladicí kapalinou. Dvoustupňová filtrace pomáhá oddělit hrubší částice a následně filtrovat jemnější nečistoty.
Aplikace s vysoce znečištěnou chladicí kapalinou a jemnými třískami
Vysokotlaký systém je navržen tak, aby přirozeně zapadl do pracoviště s podavačem tyčí IEMCA. Integrace umožňuje jednodušší obsluhu a přehlednou instalaci celého řešení.
Ovládání jednotky a sledování stavu systému z panelu podavače.
Konstrukce umožňuje efektivní využití prostoru kolem obráběcího stroje.
Monitoring a filtrace usnadňují kontrolu systému a servisní zásahy.
Nová verze SOLO rozšiřuje možnosti vysokotlakého chlazení také na pracoviště, kde není použit podavač tyčí IEMCA.

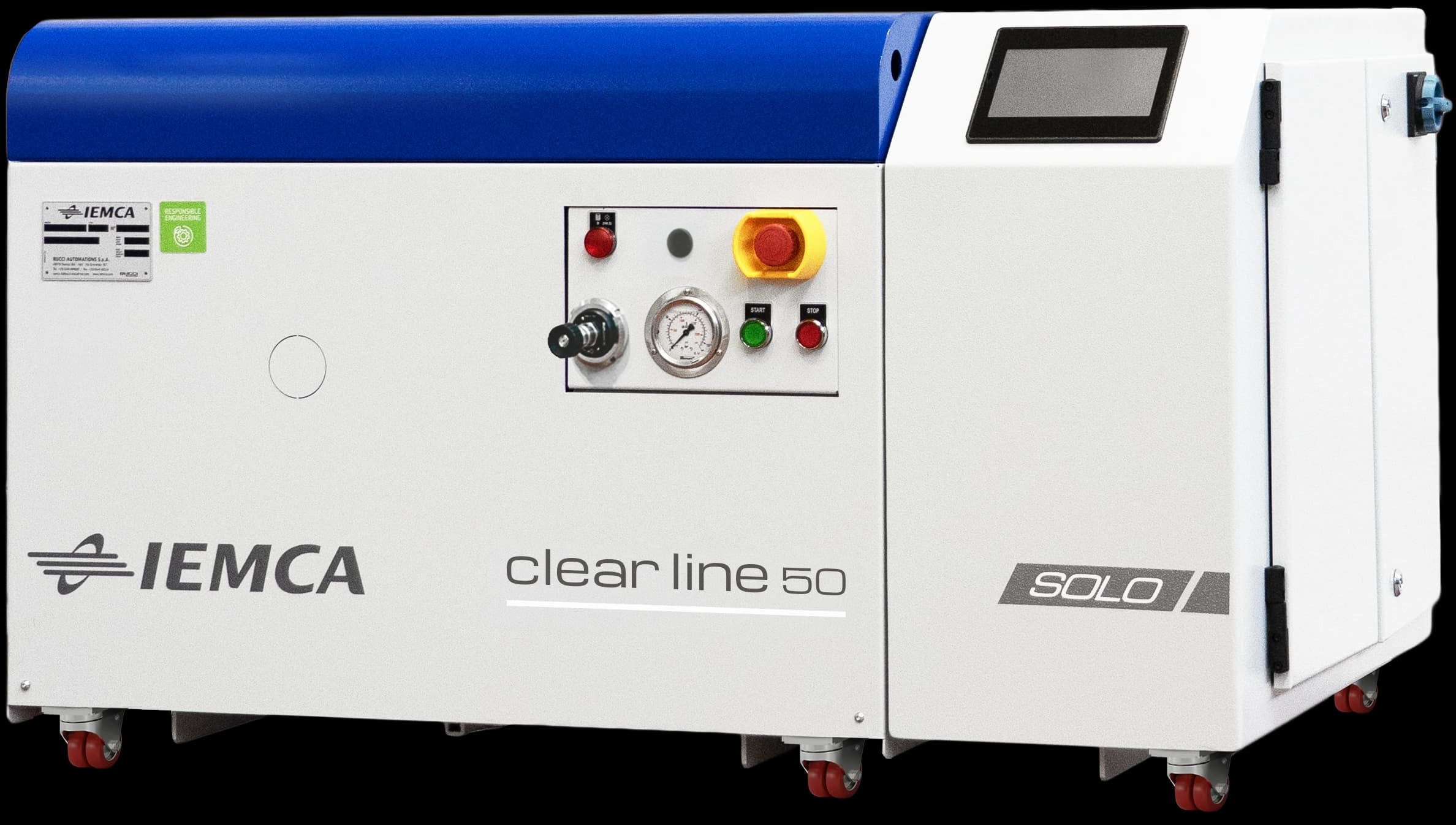

Samostatné provedení Clear Line pro instalace, kde není vysokotlaký systém integrován s podavačem IEMCA.
Aplikace s nízkou úrovní znečištění chladicí kapaliny
Samostatné provedení Blue Line pro aplikace s požadavkem na vysokotlaké chlazení a účinnou filtraci bez nutnosti použití podavače IEMCA.
Aplikace s vysoce znečištěnou chladicí kapalinou a jemnými třískami
Monitoring pomáhá obsluze sledovat stav znečištění filtrů a včas reagovat na důležité provozní nebo servisní stavy.
Průběžné sledování provozního stavu a klíčových parametrů systému.
Kontrola filtračního systému pomáhá udržovat požadovanou čistotu chladicí kapaliny.
Systém pomáhá upozornit obsluhu na stavy vyžadující kontrolu nebo údržbu.
Odpovědi o vysokotlakých chladicích jednotkách IEMCA, jejich provedeních a integraci s podavačem tyčí.
Je to vysokotlaký systém pro práci s chladicí kapalinou s různou mírou znečištění, navržený pro integraci s podavačem tyčí IEMCA. Kombinuje patronovou filtraci, sledování stavu jednotky a kompaktní umístění pod podavačem.
Clear Line 50 je určen pro kapaliny s nízkou mírou znečištění, Blue Line 100 pro kapaliny s jemnými třískami z materiálů, jako je hliník a mosaz. Blue Line 100 má větší nádrž 100 l, předfiltr 180 µm a výstupní tlak 80–120 bar, zatímco Clear Line 50 má nádrž 50 l, žádný předfiltr a výstupní tlak 80 bar. Technické parametry lze zvolit podle výrobního procesu, typu obrábění a konkrétních potřeb.
Clear Line 50 dodává maximální výstupní tlak 80 bar a Blue Line 100 80–120 bar. Oba systémy mají maximální výstupní průtok 25 l/min a pracují s kapalinou o viskozitě do 22 cSt. Verze SOLO mají stejné hodnoty jako standardní provedení.
Jednotky používají patronové filtry s velkou filtrační plochou a nemají kalové nádrže, které by vyžadovaly údržbu. Senzory upozorní obsluhu, že je potřeba filtry vyčistit nebo vyměnit.
Jednotka je kompaktní a instaluje se pod podavač tyčí IEMCA, takže zabírá minimum místa. Ovládá se z panelu podavače, který má pro jednotku vyhrazenou sekci, a kabely i potrubí vedou přehledně kabelovým žlabem na zadní straně podavače.
Integrovanou jednotku lze instalovat na tyto podavače tyčí: Elite Zero, Elite 112, Elite 220, Smart 320, Boss 338, Boss 552.
Ano, verze SOLO (Clear Line 50 SOLO a Blue Line 100 SOLO) jsou na podavači tyčí IEMCA nezávislé. Instalují se na libovolný soustruh, obráběcí centrum nebo podavač tyčí, včetně dodatečné montáže (retrofitu) na stroje již v provozu, a nabízejí stejný výkon jako standardní provedení.
V reálném čase sleduje stav činnosti vysokotlakého systému včetně klíčových parametrů, například teploty chladicí kapaliny, a zobrazuje ho ve vyhrazené sekci panelu podavače. Při poruchovém hlášení stroje upozorní obsluhu, aby mohla rychle zasáhnout, a oznámí také potřebu filtry vyčistit nebo vyměnit.
Ano, IEMCA dodává sadu pro kontrolu spotřeby energie, pomocí které lze vypočítat příkon vysokotlaké jednotky, a udržet tak spotřebu pod kontrolou.
Ano, jednotka lze vybavit tzv. Duplexem, což umožňuje přemostění toku kapaliny do druhé nádoby s dalším filtrem. Znečištěný filtr z první nádoby lze tak vytáhnout a vyměnit/omýt bez přerušení provozu.
Pomůžeme vám vybrat vhodnou konfiguraci podle typu stroje, obráběného materiálu, požadovaného tlaku a způsobu instalace.
